缸盖螺栓 90 度旋紧法到底是怎么样的操作?

2026-09-12 08:45:55 admin 42
洋力机械

前言


缸盖螺栓 90 度旋紧法(扭矩 + 转角法) 是现代发动机常用的塑性域紧固工艺:先拧到规定基础扭矩,再统一旋转 90°,让螺栓进入塑性变形区,获得稳定、均匀的预紧力,保证缸盖密封与强度。

洋力机械






PART 01

洋力机械

核心原理

Core Principle

洋力机械
洋力机械
洋力机械
  • 先以扭矩扳手上紧到基础扭矩,消除间隙、统一起点。

  • 再旋转 90°,使螺栓产生塑性伸长,预紧力更稳定、不受摩擦影响,密封更可靠。

  • 多为一次性螺栓,拆后通常需换新,不可重复使用。

洋力机械






PART 02

洋力机械

标准操作步骤

Standard Operating Procedures

洋力机械


洋力机械
  • 准备工作

  • 更换全新缸垫,按标识(TOP/OBEN)方向安装。

  • 螺栓螺纹与头部支撑面涂薄机油(减小摩擦、保证扭矩准确)。

  • 按维修手册拧紧顺序图(中间→两侧、对称交叉)操作。

01

步骤一

Step One

洋力机械

基础扭矩用扭矩扳手,按顺序将所有螺栓拧至规定基础扭矩。

洋力机械

02

步骤二

Step two

洋力机械

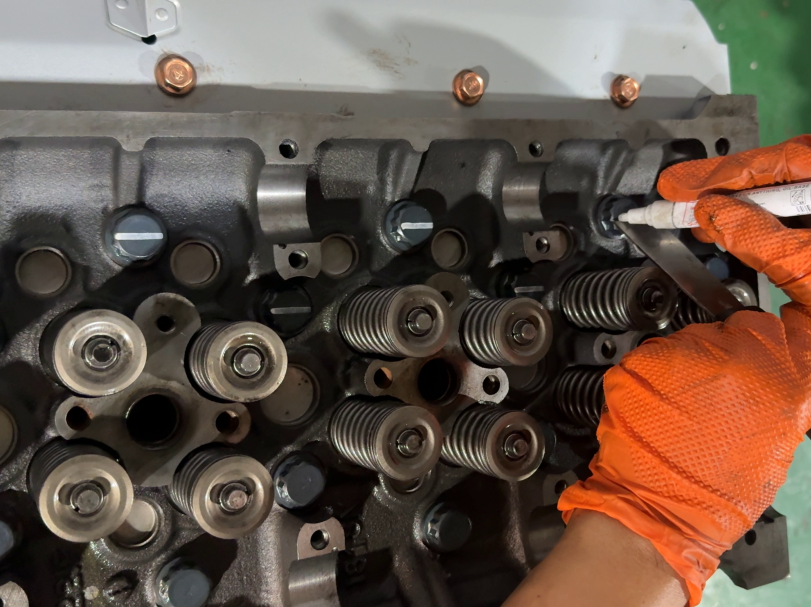

做标记在每个螺栓头部与缸盖对应位置,用油漆画对齐直线

洋力机械

03

步骤三

Step Three

洋力机械

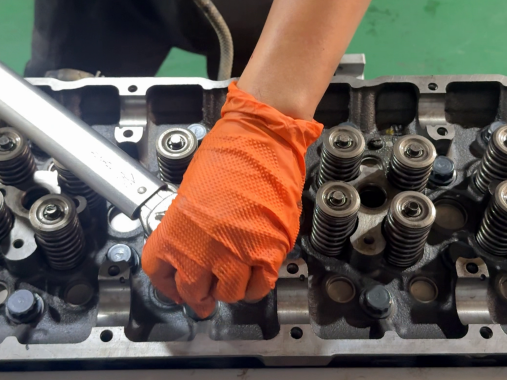

90° 旋紧按同样顺序,用角度规 / 扳手将每个螺栓再旋转 90°,使标记线错开 90°。

洋力机械

04

最终检查

Final inspection

洋力机械

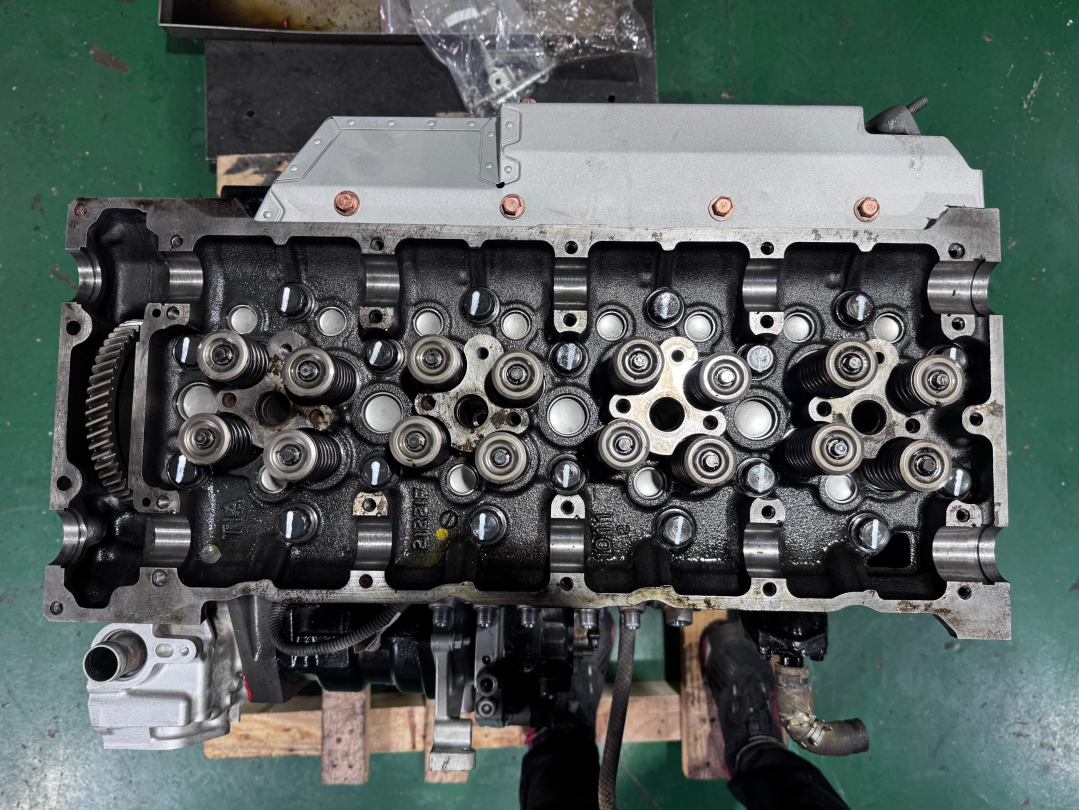

确认所有螺栓均完成 90° 转角,不可复拧、不可补拧。


洋力机械






PART 03

洋力机械

三、关键注意事项

TECHNICAL REPORT

洋力机械


洋力机械
洋力机械
  • 顺序绝对不能错:必须从中间向两侧、对称交叉拧紧 ,防止缸盖变形、漏水漏气。


  • 螺栓必须新:塑性变形螺栓拆后必换,旧螺栓易断裂、预紧力不足。


  • 角度必须准:90° 是最终值,多拧少拧都影响密封与强度。


  • 扭矩 + 转角:不可只看扭矩、不看角度,也不可跳过基础扭矩直接拧角度。

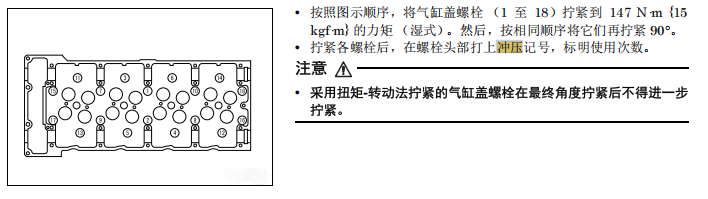

  • 松开顺序:拆卸时逆拧紧顺序、分步松,避免缸盖翘曲。(手册上显示的螺栓紧固顺序)

洋力机械
洋力机械








来源丨苏州洋力机械装备有限公司


采编丨琳


校对丨苏州洋力机械装备有限公司
